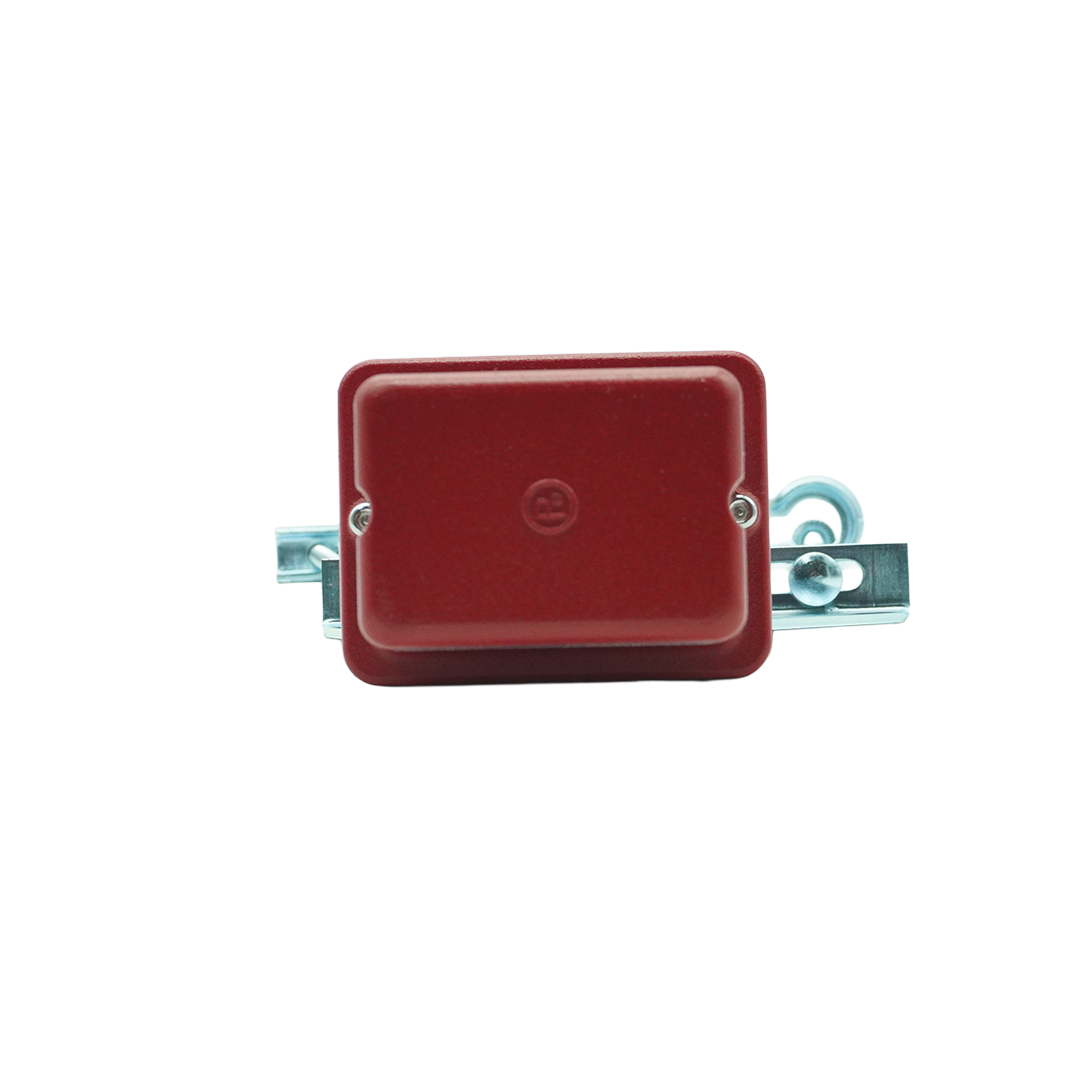

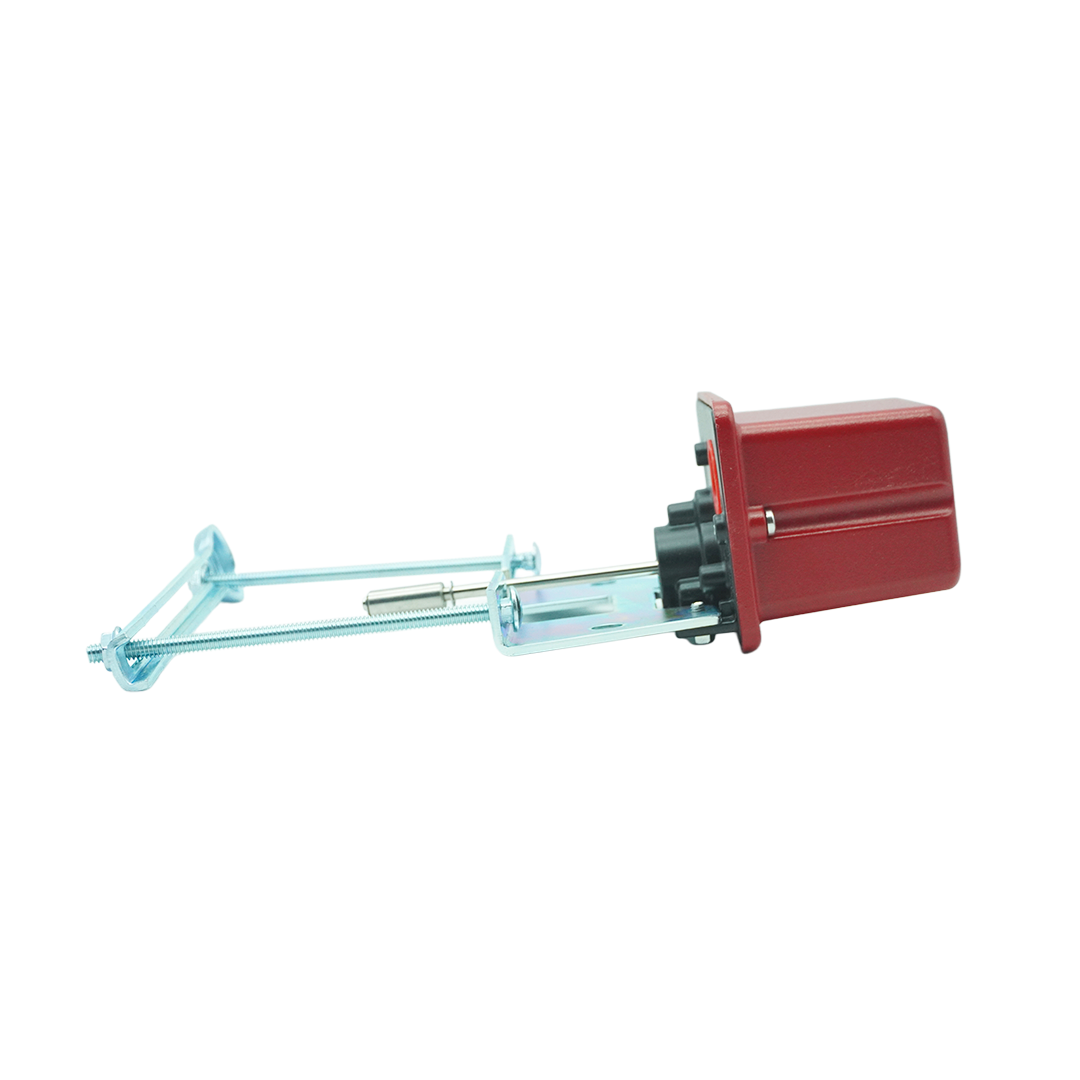

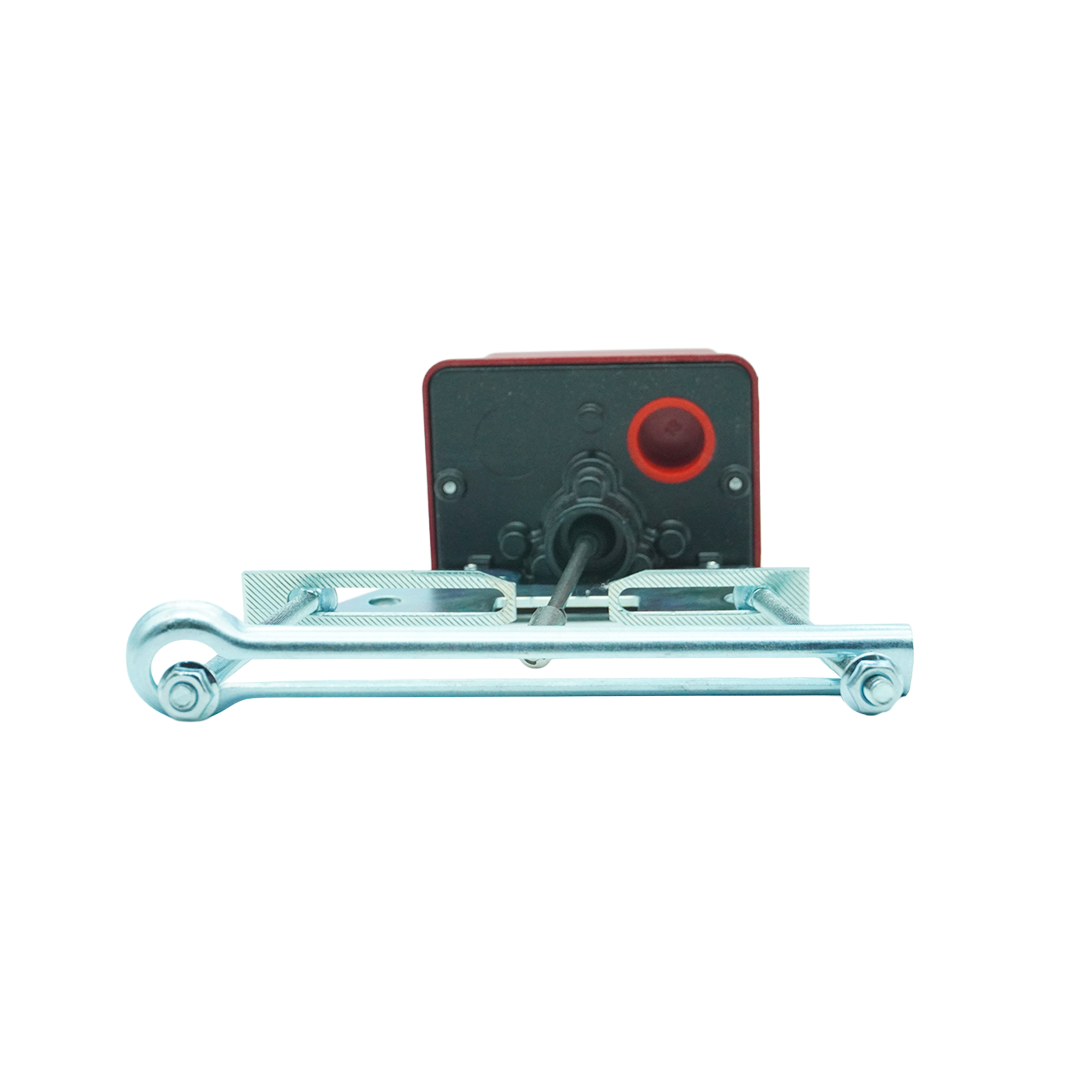

Interruptor de supervision de valvulas OSYSU

El modelo OSYSU esta disenado para supervisar la posicion abierta de una valvula de compuerta OS&Y (de vastago ascendente). Esta disponible en dos versiones: el OSYSU-1, con un juego de contactos SPDT (Forma C), y el OSYSU-2, con dos juegos de contactos SPDT (Forma C). Estos interruptores se pueden montar en la mayoria de las valvulas OS&Y de 2″ a 12″ (50 a 300 mm) de diametro, e incluso en algunas mas pequenas como de 1/2″ (12.5 mm).

Caracteristicas destacadas

• NEMA 4X (IP 65) y 6P (IP 67)

• Temperatura de trabajo de -40 °F a 140 °F (-40 °C a 60 °C)

• Indicadores visuales del interruptor

• Dos entradas para tubo electrico de 1/2″

• Varilla de deteccion con longitud ajustable

• Compatible con cables de hasta 12 AWG (3 mm2)

• Interruptor de tres posiciones para detectar cierre o manipulacion indebida de la valvula

• Soporte con sistema antiderrapante

• Ajuste fino para una instalacion rapida y sencilla

• Cumple con la directiva RoHS

• Modelos disponibles con uno o dos juegos de contactos SPDT (OSYSU-1 y OSYSU-2)

• Tapa con tornillos antivandalismo (llave incluida)

Descripcion del producto

El interruptor OSYSU proporciona una manera efectiva de monitorear el estado de valvulas de compuerta tipo OS&Y. Su diseno incluye una carcasa robusta con recubrimiento resistente a la corrosion, adecuada tanto para uso interior como exterior.

El modelo con carcasa 4X brinda proteccion adicional contra la corrosion; se recomienda el modelo OSYSU-2 CRH para estas condiciones.

Especificaciones tecnicas

• Peso: 1.6 lb (0.73 kg)

• Carcasa: fundicion a presion con recubrimiento en polvo rojo (tapa) y negro (base)

• Contactos:

  • OSYSU-1: un juego SPDT (Forma C)

  • OSYSU-2: dos juegos SPDT (Forma C)

  • Clasificacion: 10 A a 125/250 VAC; 2 A a 30 VDC resistivos; >=10 mA a 24 VDC

• Temperatura: -40 °F a 140 °F (-40 °C a 60 °C)

• Entradas para tubo electrico: dos orificios de 1/2″

• Aplicaciones: cumple con NFPA 13, 13D, 72

Pruebas y mantenimiento

El interruptor OSYSU y el sistema de supervision asociado deben inspeccionarse, probarse y mantenerse segun los codigos y normas nacionales y locales aplicables, o la autoridad jurisdiccional correspondiente. Se recomienda realizar pruebas al menos cada tres meses.

La prueba consiste en cerrar parcialmente la valvula y confirmar que el interruptor se active dentro de las dos primeras vueltas. Una vez cerrada completamente, se debe verificar que el interruptor no se restablezca. Al reabrir la valvula completamente, el OSYSU debe volver a su estado normal solo cuando la valvula este totalmente abierta.
