4010-9915

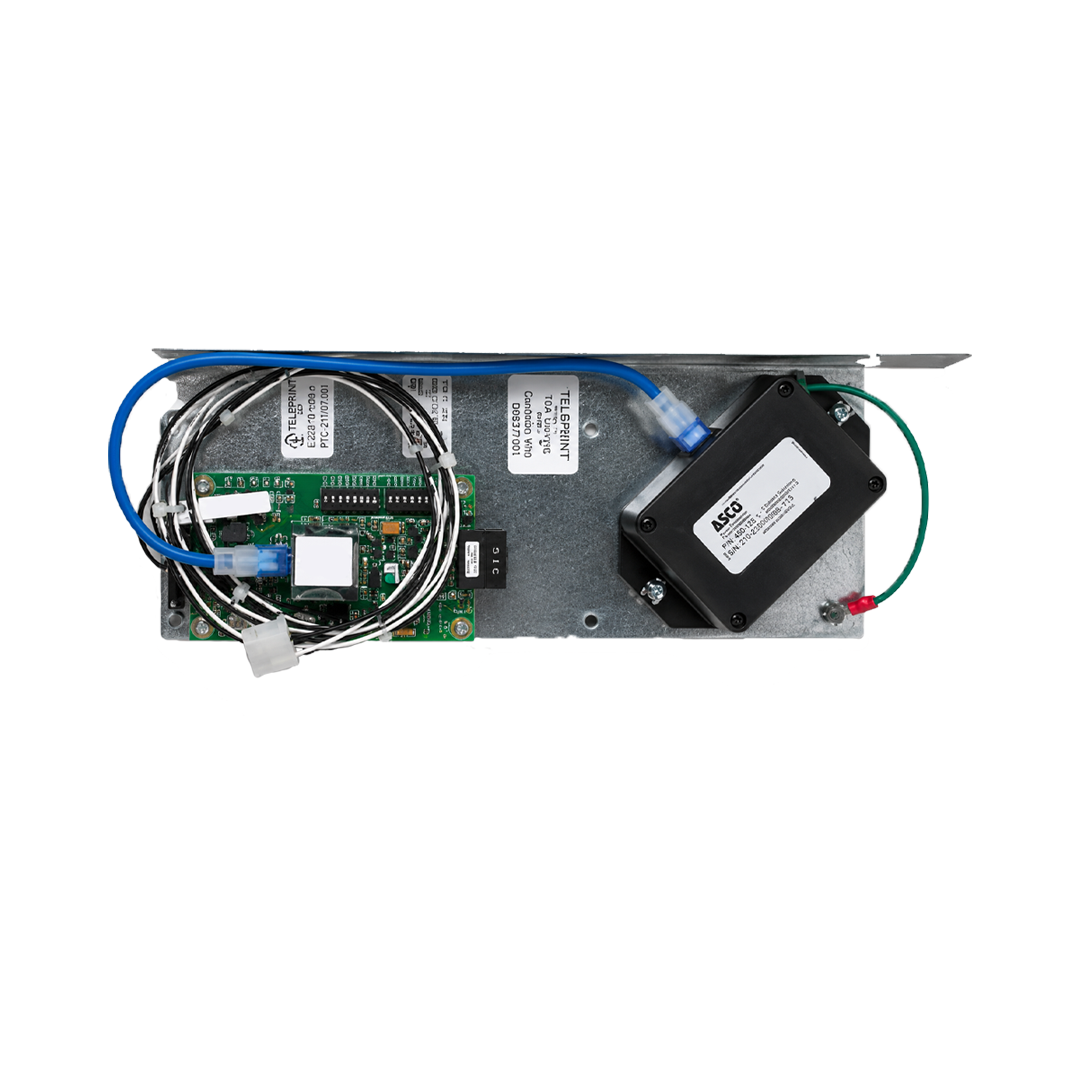

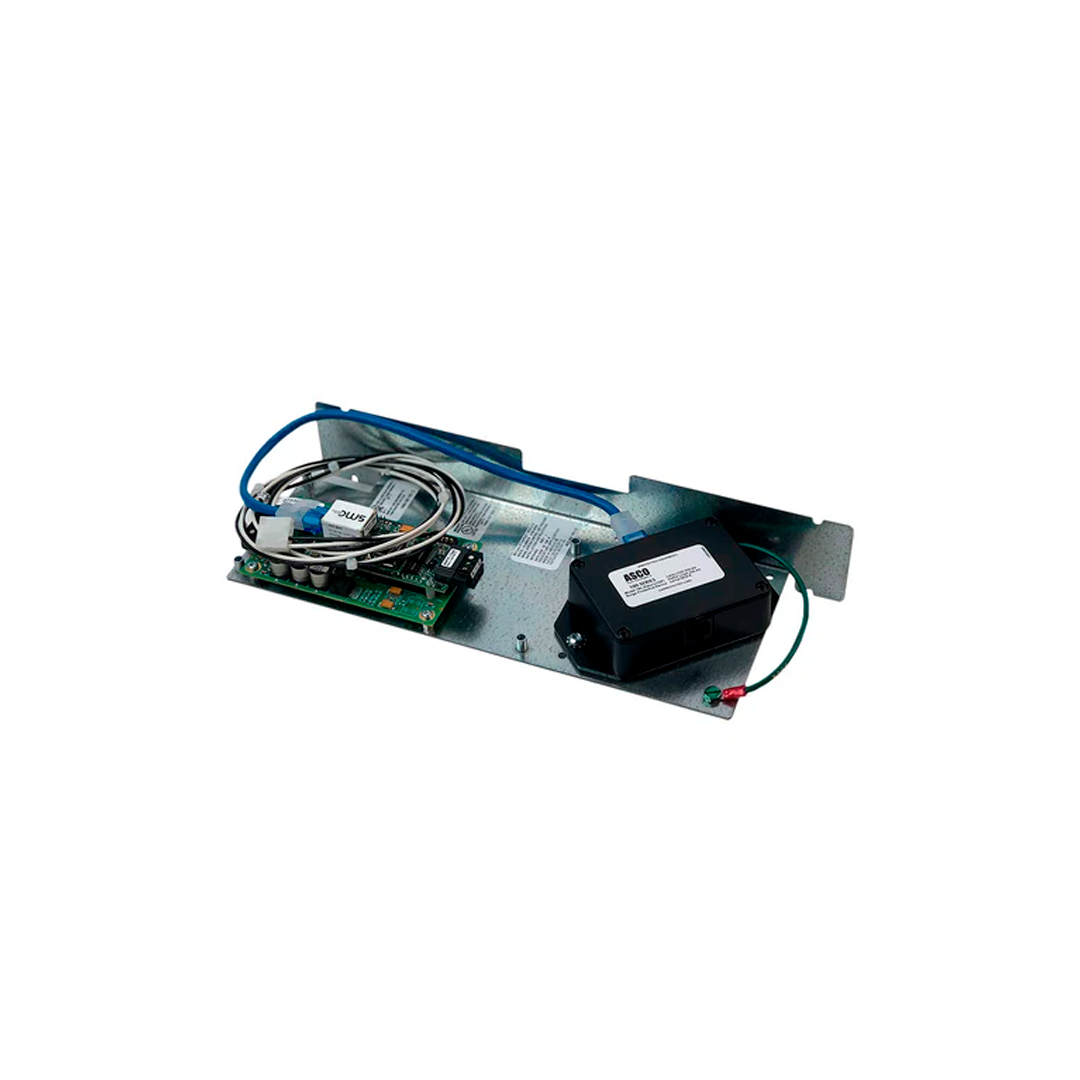

Modulo Ethernet BACpac para FACU serie 4010ES

Descripcion general

El modulo Ethernet BACpac proporciona una interfaz de comunicacion que convierte la informacion del terminal informatico de una unidad de control de alarma de incendios (FACU) Simplex compatible al protocolo de automatizacion de edificios BACnet o al protocolo industrial Modbus.

Permite compartir el estado del sistema de alarma con otros sistemas de automatizacion de edificios, para que puedan responder de manera adecuada a cualquier evento detectado.

Caracteristicas principales

• Compatibilidad de protocolos:

• • BACnet sobre IP o BACnet MS/TP (serie), conforme a la norma ANSI/ASHRAE 135.

• • Modbus TCP o Modbus RTU (serie).

• Conexiones:

• • Conexion al sistema de alarma de incendios mediante puerto RS-232 (puerto B), configurado para Computer Port Protocol.
  • Salida hacia red LAN Ethernet o RS-485.

• Programacion:

• • Modulo preprogramado con seudopuntos digitales asociados a objetos BACnet.

• • Puede reconocer hasta 15,000 cambios de estado desde la FACU.

• Compatibilidad con FACU Simplex:

• • Series 4010ES, 4100ES, 4100U y unidades de pantalla de red (NDU).

• • Modelos antiguos de las series 4100/4100+ y 4120 pueden requerir actualizacion de software.

• Compatibilidad con sistemas de automatizacion:

• • Compatible con Metasys® de Johnson Controls para paneles 4010ES y 4100ES.

Certificaciones

• Certificado UL conforme a la norma 864.
• Homologado conforme a la norma ULC S527.

Datos adicionales

• Modulo de un bloque (4 x 5); utiliza los mismos modulos mostrados en Figura 3, con embalaje diferente.
• Permite integrar el estado detallado de la FACU a otros componentes de la red de automatizacion, brindando informacion esencial para tomar acciones complementarias ademas de la respuesta principal del sistema de alarma.
