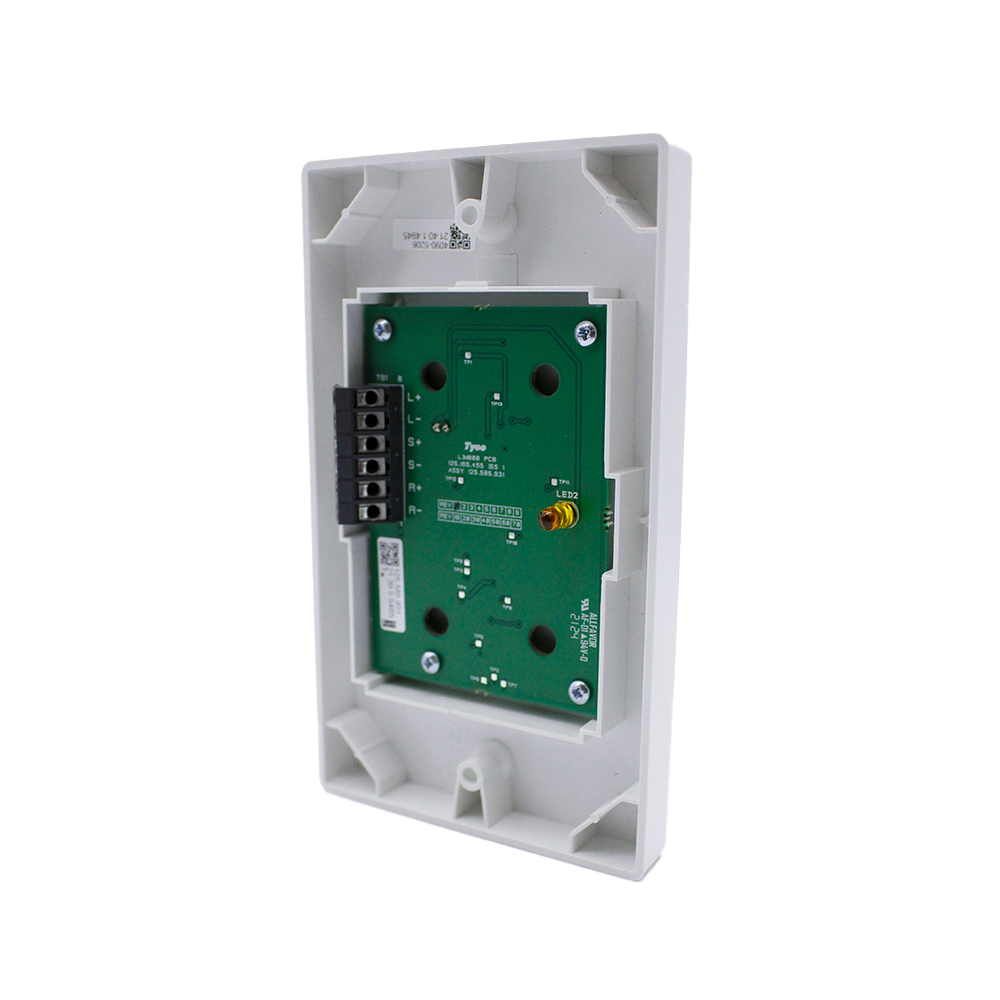

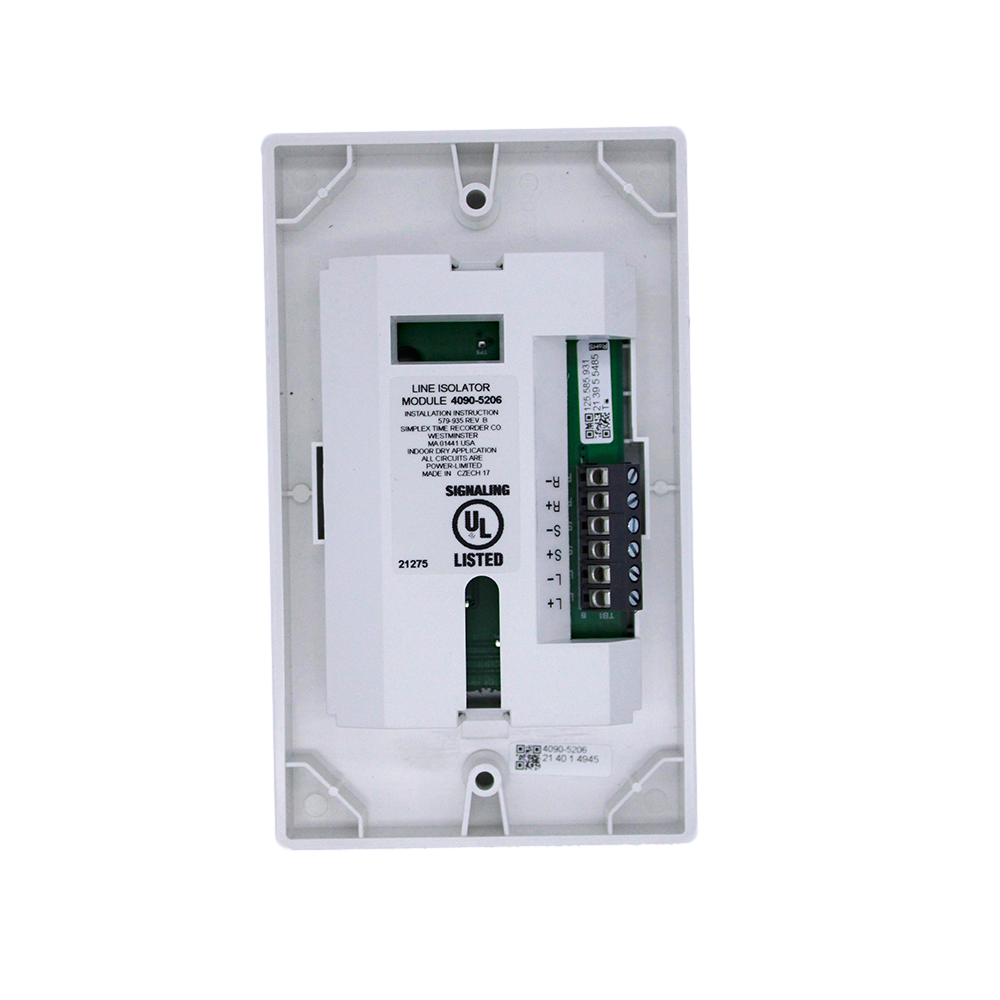

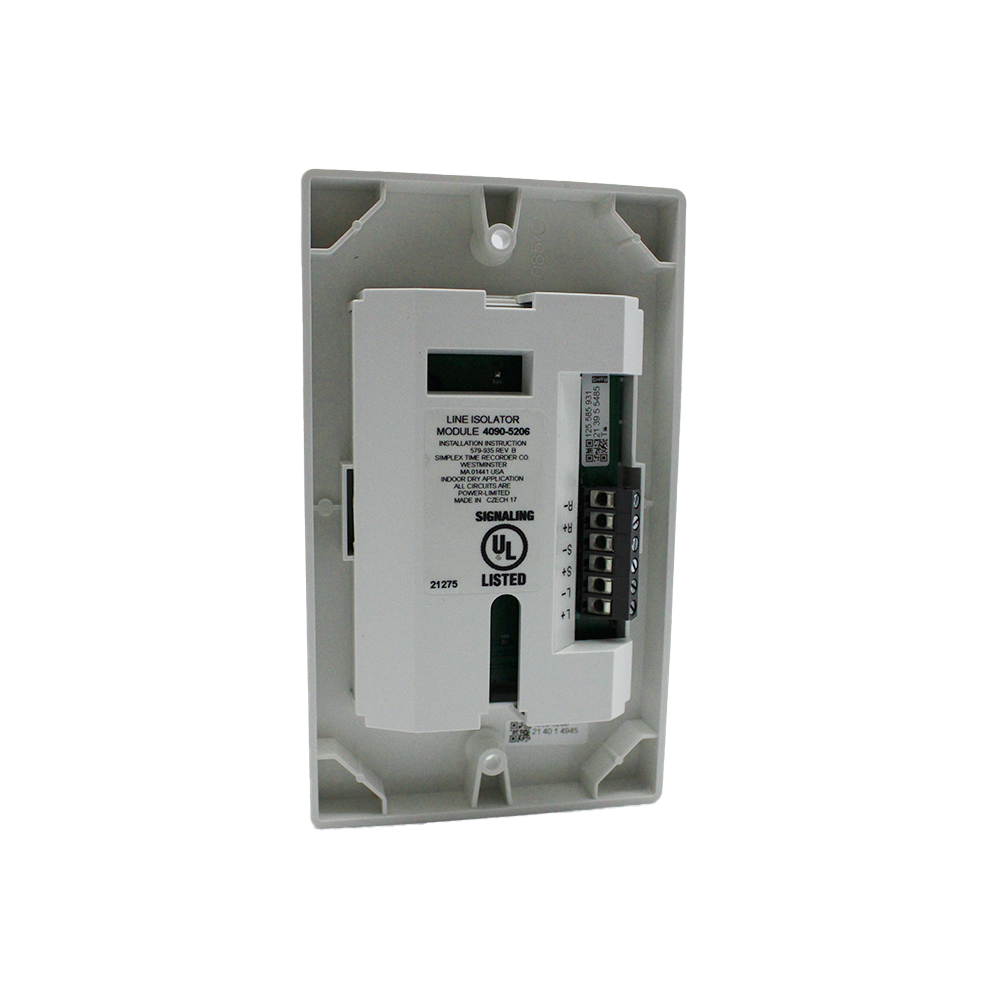

4090-5206

DESCRIPCION

Estos modulos de E/S (entrada/salida) direccionables MX Technology proporcionan supervision y control flexibles para satisfacer una variedad de aplicaciones. Cada modulo es direccionable de forma individual y se comunica con un Modulo de Lazo MX ubicado en el panel de control principal del sistema de alarma contra incendios.

Las caracteristicas del Modulo Aislador de Linea 4090-5206 son las siguientes:

• El modulo supervisa la condicion de la linea del lazo MX para detectar cortocircuitos y proporciona conexion y aislamiento mediante interruptores de estado solido.
• Un circuito derivado (spur) se conecta entre los interruptores de entrada y salida para facilitar la conexion.
• Una falla en el cableado de entrada (lado izquierdo) o en el cableado de salida (lado derecho) abre el interruptor correspondiente, permitiendo que la derivacion continue operando en circuitos de lazo cableados Clase A, y ademas aisla la seccion de cableado en cortocircuito de la seccion en funcionamiento.
• Una falla en el circuito derivado abre ambos interruptores, separando la derivacion del resto del lazo de comunicacion.
