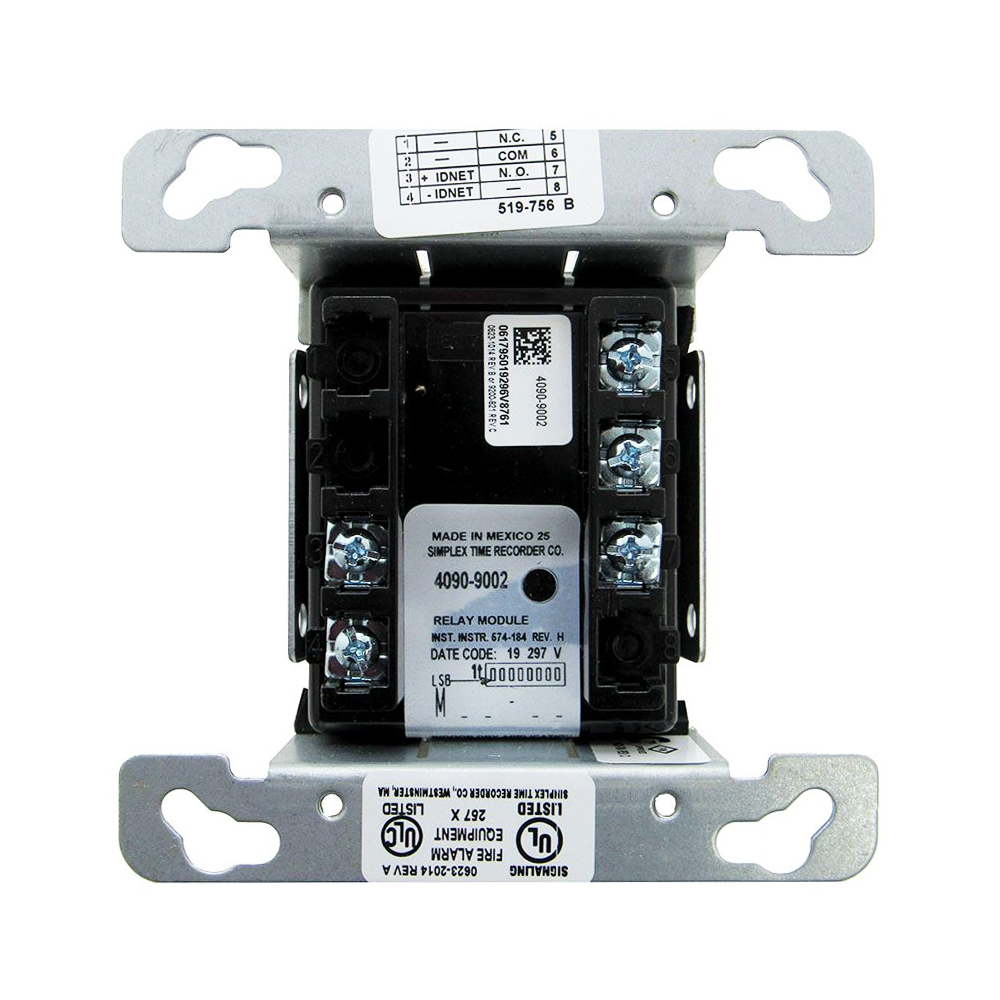

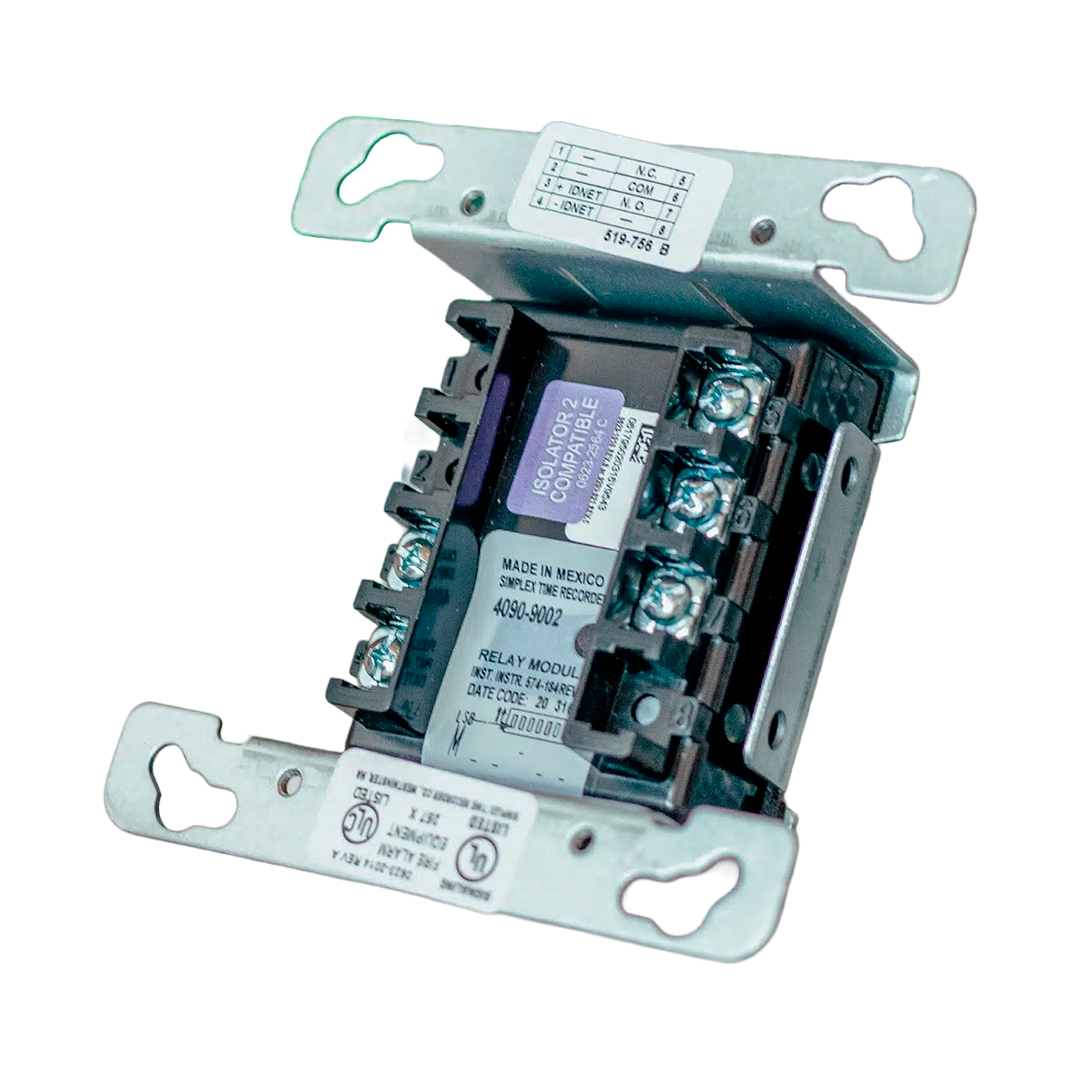

4090-9002







Los modulos de relevador IAM permiten que el panel de deteccion controle remotamente un contacto de forma “C” usando la comunicación direccionable IDNET. Las apliaciones tipicas de este modulo son: capturas de elevador, o controlar componentes de HVAC, ventiladores de presurización, etc. el estatus del relevador tambien es comunicado por lo cual solo se requeire una direcion de dispositivo.



Modulo de Rele Direccionable Individual (Rele IAM)

Caracteristicas

• Control direccionable IDNet para paneles de alarma contra incendios Simplex® modelos 4007ES, 4008, 4010, 4010ES, 4100ES y 4100U.

• Un solo punto direccionable para control y monitoreo del estado de un contacto Forma “C”.

• Rele de enclavamiento de bajo consumo que recibe datos y alimentacion directamente por IDNet.

• El rele esta configurado para APAGARSE al arrancar o si se pierde la comunicacion IDNet.





Construccion compacta y sellada

• Diseño cerrado que minimiza la entrada de polvo.

• Compatible con caja electrica estandar cuadrada de 4” (102 mm); hay adaptadores para cajas de 4 11⁄16” (119 mm).

• Terminales de tornillo para conexion de cableado.

• LED visible que indica comunicacion.

• Opcional: cubiertas para que el LED sea visible una vez instalado.

• Listado UL segun norma 864.



Descripcion

Los reles IAM IDNet permiten que los paneles Simplex controlen un contacto remoto Forma “C” mediante comunicacion direccionable IDNet, sin alimentacion externa adicional. Son ideales para funciones como retencion de elevadores, ventilacion, compuertas o equipos CVAC.

Requieren solo una direccion de dispositivo y su estado es reportado continuamente al panel.



Especificaciones Tecnicas

• Comunicacion: IDNet, una direccion por dispositivo.

• Alimentacion del rele: proporcionada por IDNet.

• Tipo de contacto: Forma C, SPDT.

• Power-Limited: 2 A a 24 VCC (resistivo), 1 A a 24 VCC (inductivo).

• No Power-Limited: 0.5 A a 120 VCA (resistivo).

• Notas: incluye proteccion contra sobrecarga y transitorios. Cargas inductivas pueden requerir diodo o red RC.

• Conexionado: terminales de tornillo, cables entre 18 y 14 AWG (0.82 a 2.08 mm²).

• Distancia de comunicacion: hasta 2500 pies (762 m) desde el panel, o hasta 10,000 pies (3048 m) en total, incluyendo derivaciones (T-Taps).

• Compatibilidad: con protectores de sobrevoltaje Simplex 2081-9044.

• Dimensiones: 4″ alto x 4″ ancho x 1 3/8″ profundidad (105 x 105 x 35 mm).

• Material: carcasa de termoplastico negro, placa de terminacion de metal galvanizado.

• Rango de temperatura: 0 °C a 49 °C (32 °F a 120 °F).

• Humedad relativa: hasta 93 % a 38 °C (100 °F).

• Manual de instalacion: 574-184.



Modelos Disponibles

• 4090-9002: Rele IAM.

• 4090-9813: Placa de terminacion para caja electrica de 4 11⁄16”.
• 4090-9801 / 9802: Placas para montaje empotrado o superficial, con ventana para LED, en acero galvanizado.
