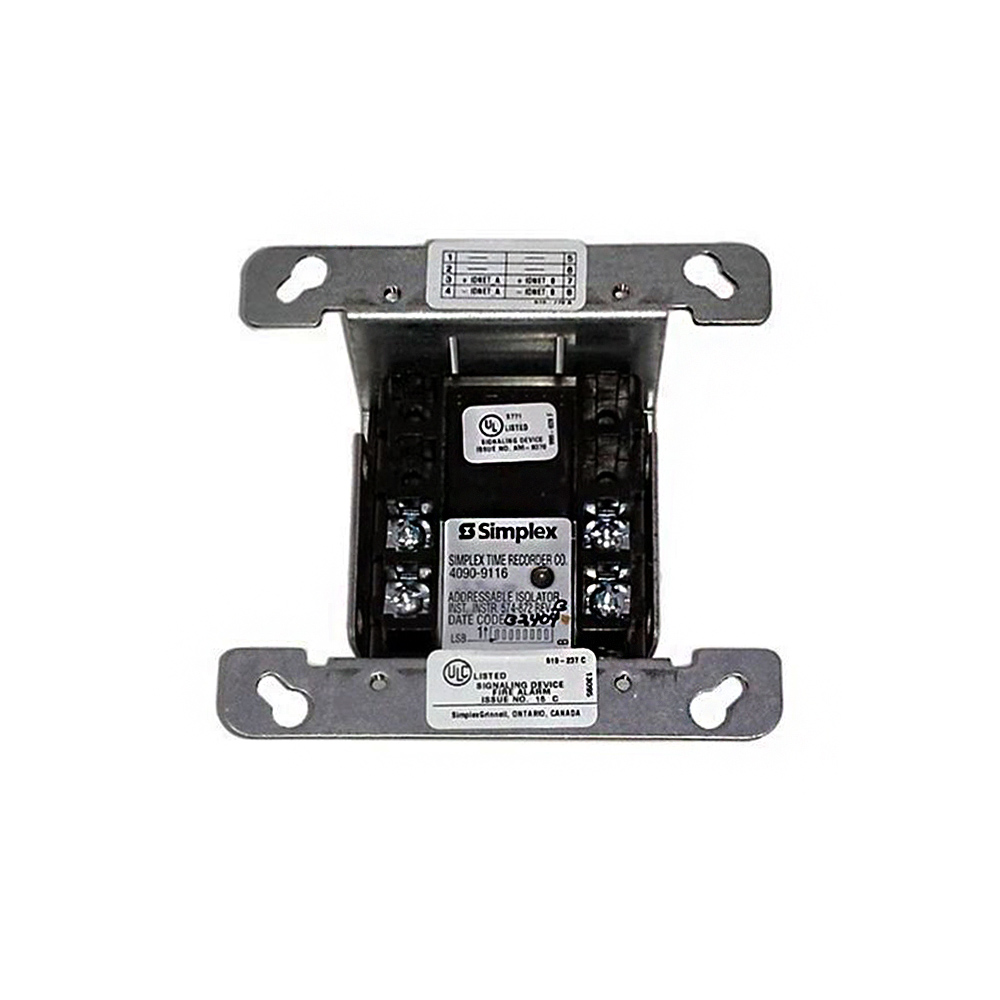

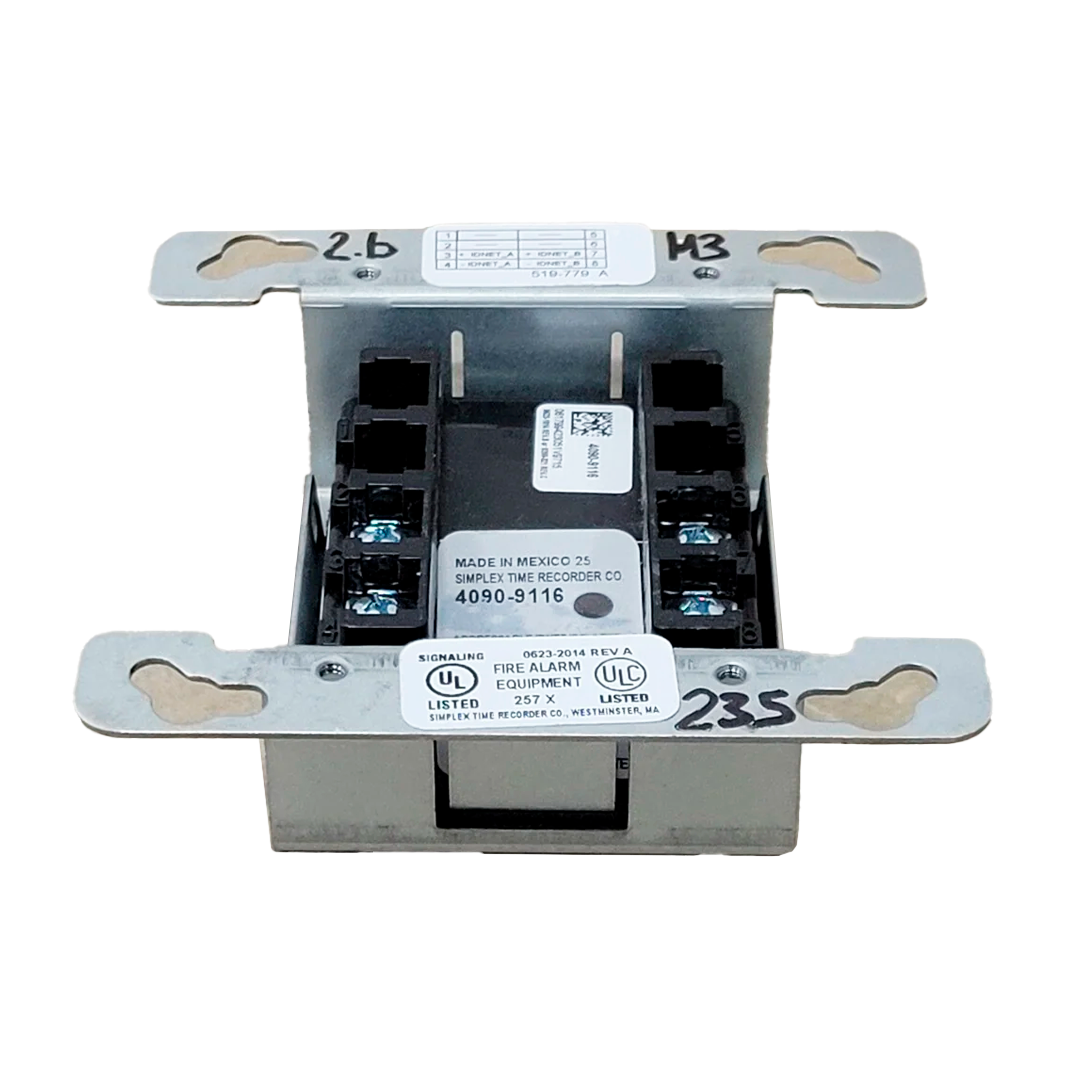

4090-9116

El modulo aislador IDNet direccionable Simplex 4090-9116 es un aislador de comunicaciones bidireccional de doble puerto para su uso con el panel de control de alarma contra incendios (SLC) del panel de alarma contra incendios de la serie Simplex 4100U. Se monta en una caja electrica cuadrada estandar de 4 pulgadas.

Caracteristicas

• Aislador de cortocircuito bidireccional de puerto dual:
• Compatible con Circuitos de Linea de Senalizacion (SLCs) IDNet del panel de control de alarma de incendios Series 4007ES, 4008, 4010ES, 4100ES o 4100U Simplex® suministrando: IDNet, IDNet+, IDNet 1+, IDNet 2 o circuitos de salida 2+2 IDNet (consulte la informacion adicional en las paginas 2 y 3)
• Cada puerto puede servir como una entrada o salida, los puertos se separan en forma automatica cuando se produce un cortocircuito de comunicaciones.
• La aislacion puede ademas activarse desde el panel de control para el diagnostico del sistema
• Se monta en una caja electrica cuadrada de 4” (102 mm) estandar, placa de adaptador opcional disponible para montar en una caja electrica cuadrada de 4 11⁄16” (119 mm).
• EL LED parpadea para indicar las comunicaciones; existen cubiertas opcionales para visualizar el LED despues de la instalacion.
• Existen ademas Aisladores IDNet de bases del sensor TrueAlarm disponibles, consulte la hoja de datos S4098-0025 para obtener mas informacion.
• Listado UL de acuerdo con la norma 864

La aislacion de falla de tierra reduce el tiempo para reparar los problemas de cableado:

• El diagnostico del panel de control incorporado ayuda a localizar las condiciones de falla de tierra – el problema de cableado de instalacion mas comun.

Para cableado Clase B o Clase A:

• Las comunicaciones se monitorean desde cada puerto.
• Las SLC con cableado Clase A pueden optimizar el funcionamiento, manteniendo las comunicaciones con dispositivos fuera de la seccion de cableado aislado.
