4090-9121

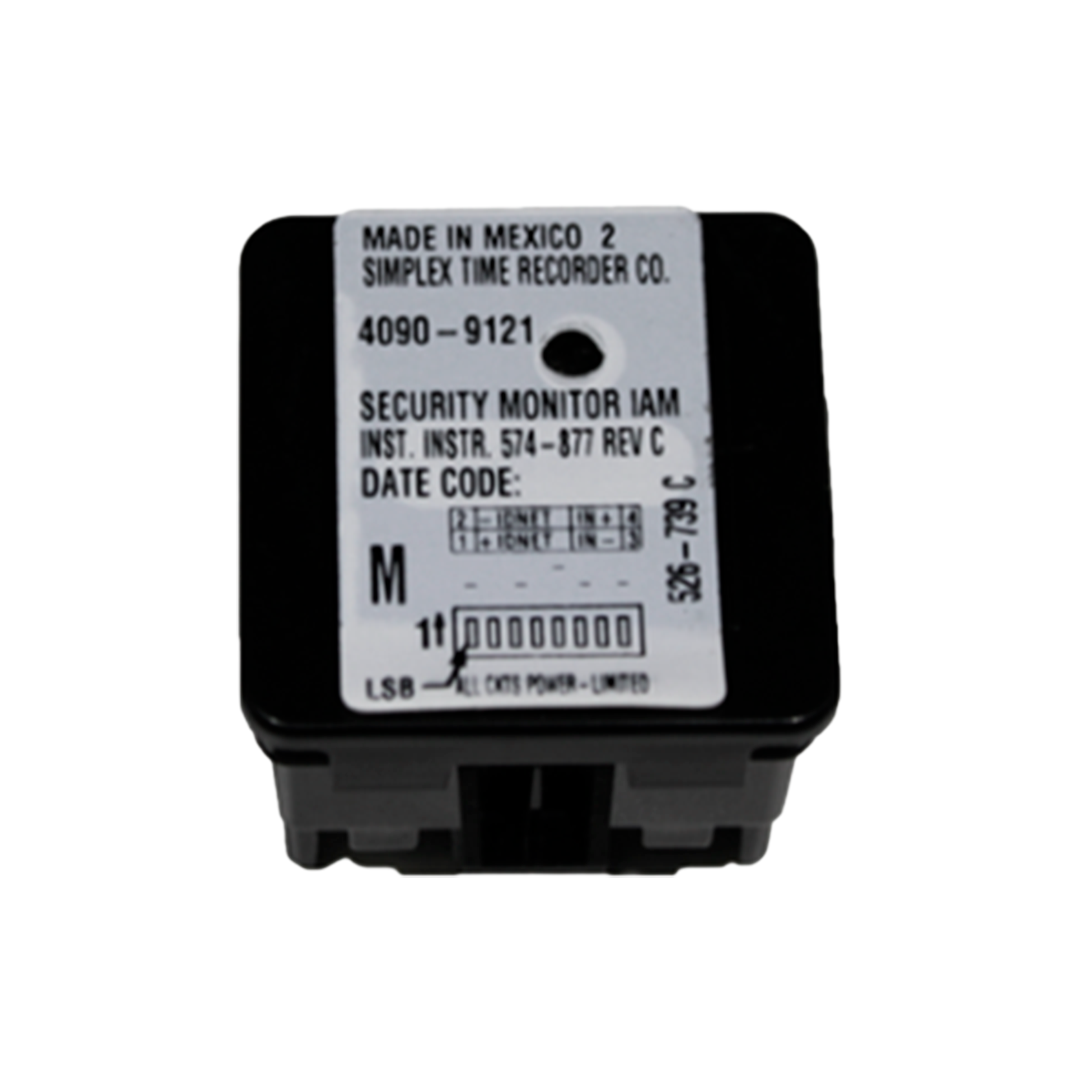

El Security Monitor IAM modelo 4090-9121 de Simplex esta disenado para usarse con los paneles de alarma contra incendios 4100ES, 4100U y 4010ES que utilizan comunicaciones IDNet. Este modulo direccionable permite supervisar dispositivos de seguridad con contactos secos normalmente cerrados (NC) o normalmente abiertos (NO), brindando monitoreo confiable y especifico por ubicacion.

Caracteristicas principales

• Comunicacion y alimentacion en un solo par de cables
  El modulo recibe datos y energia a traves del circuito IDNet, simplificando la instalacion y reduciendo el cableado necesario.
• Supervision de dispositivos de seguridad
  Permite monitorear hasta cinco dispositivos con contactos secos, detectando condiciones de circuito abierto, normal, anormal o en corto. Un cambio del 50% en la corriente del bucle de monitoreo es interpretado como una condicion anormal.
• Funcionamiento armado y desarmado
  Cuando el circuito esta armado desde el panel, las condiciones de corto, abierto o anormal generan una alarma de prioridad 2. Cuando esta desarmado, dichas condiciones se registran como eventos o se reportan como fallas segun el tipo de punto configurado.
• Construccion compacta y sellada
  El diseno cerrado minimiza la entrada de polvo. Se monta en una caja electrica de una sola unidad y cuenta con terminales de tornillo para cableado, asi como un LED visible que indica comunicacion. Existen placas opcionales con ventana para visualizar el LED tras la instalacion.
• Compatibilidad y capacidad
  Compatible con IDNet y consume dos cargas de unidad. Se pueden instalar hasta 32 dispositivos en un canal de 64 puntos, 63 en un canal de 127 puntos y 125 en un canal de 250 puntos. Admite hasta 500 pies (152 m) de cableado entre el IAM y los contactos supervisados, y hasta 2500 pies (762 m) desde el panel de control.

Especificaciones

• Comunicacion: IDNet (4100ES/4100U/4010ES), una direccion
• Alimentacion: desde el circuito IDNet (2 cargas de unidad)
• Contactos supervisados: hasta 5 NC en serie o 5 NO en paralelo
• Cableado: terminales de tornillo para cable de 18 a 14 AWG
• Distancia maxima: 500 pies (152 m) del IAM a los contactos; 2500 pies (762 m) desde el panel
• Dimensiones: 40 mm x 44 mm x 32 mm
• Material de la carcasa: termoplastico negro
• Temperatura de operacion: 0° a 49 °C (solo en interiores)
• Humedad: hasta 93% HR a 38 °C
