4098-5680

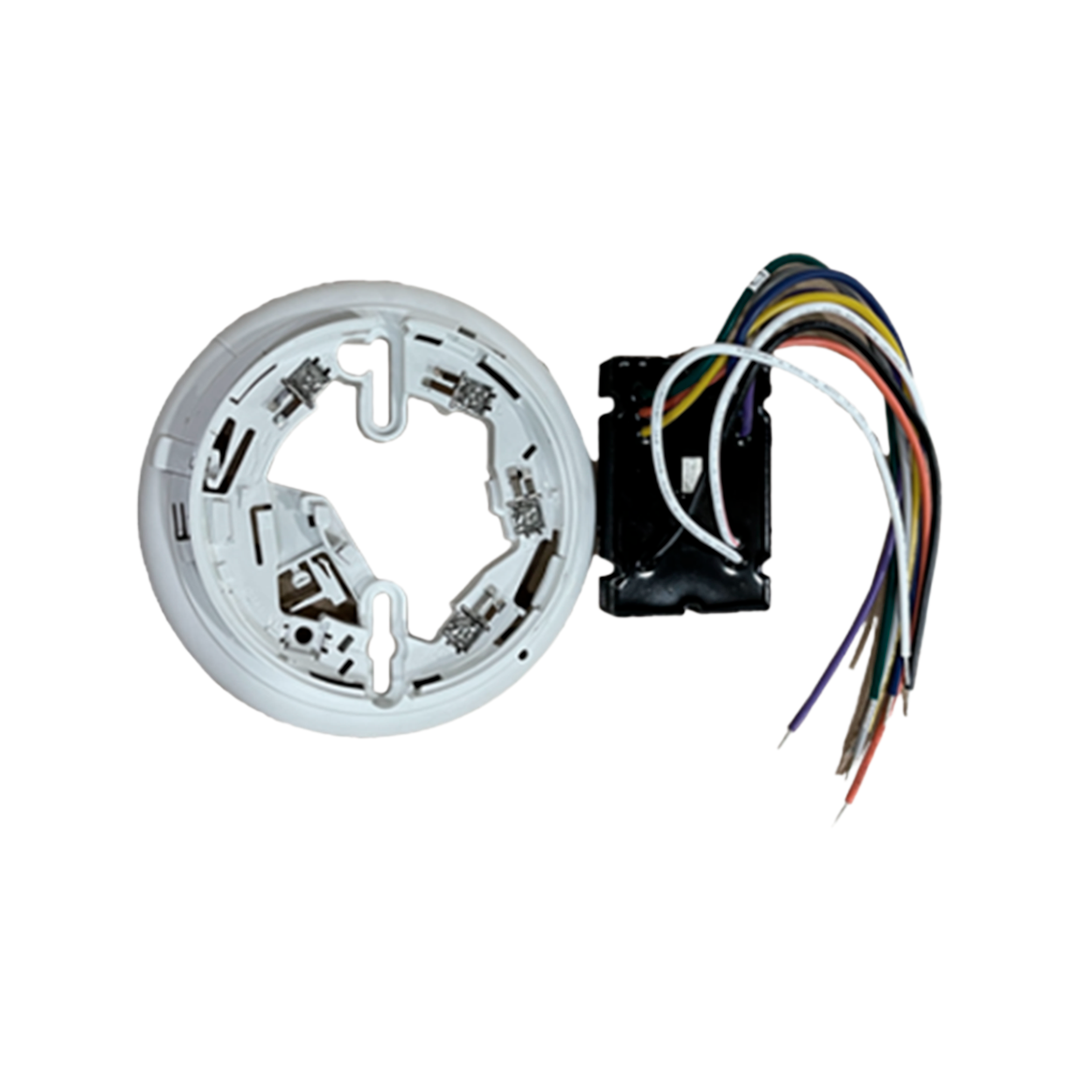

La base esta disenada para detectores fotoelectricos o fotoelectricos-termicos convencionales de Simplex, proporcionando una base de 5 pulgadas con rele de alarma auxiliar integrado y conexiones para indicador LED remoto. Esta base permite el montaje de detectores en sistemas de alarma contra incendios que utilizan circuitos de dispositivos iniciadores (IDC) de 2 hilos.

Su conexion debe realizarse como el unico dispositivo en el lazo IDC para asegurar el funcionamiento correcto del rele. Los contactos de rele estan cableados con conductores de 18 AWG codificados por color, mientras que las conexiones IDC (+) y del LED se realizan mediante terminales de tornillo para calibres de 18 a 14 AWG.
