4098-9793

La base con aislador para comunicaciones IDNET modelo 4098-9793 proporciona a los sensores compatibles TrueAlarm su operación adecuada y tambien proporciona aislameinteo para mejorar la convenciencia de la instalacion e incrementear la integridad del sistema.
Si el cableado de salida es aceptable la base conectara el resto del circuito, si la salida de cableado esta en corto, el circuito permanecera aislado.

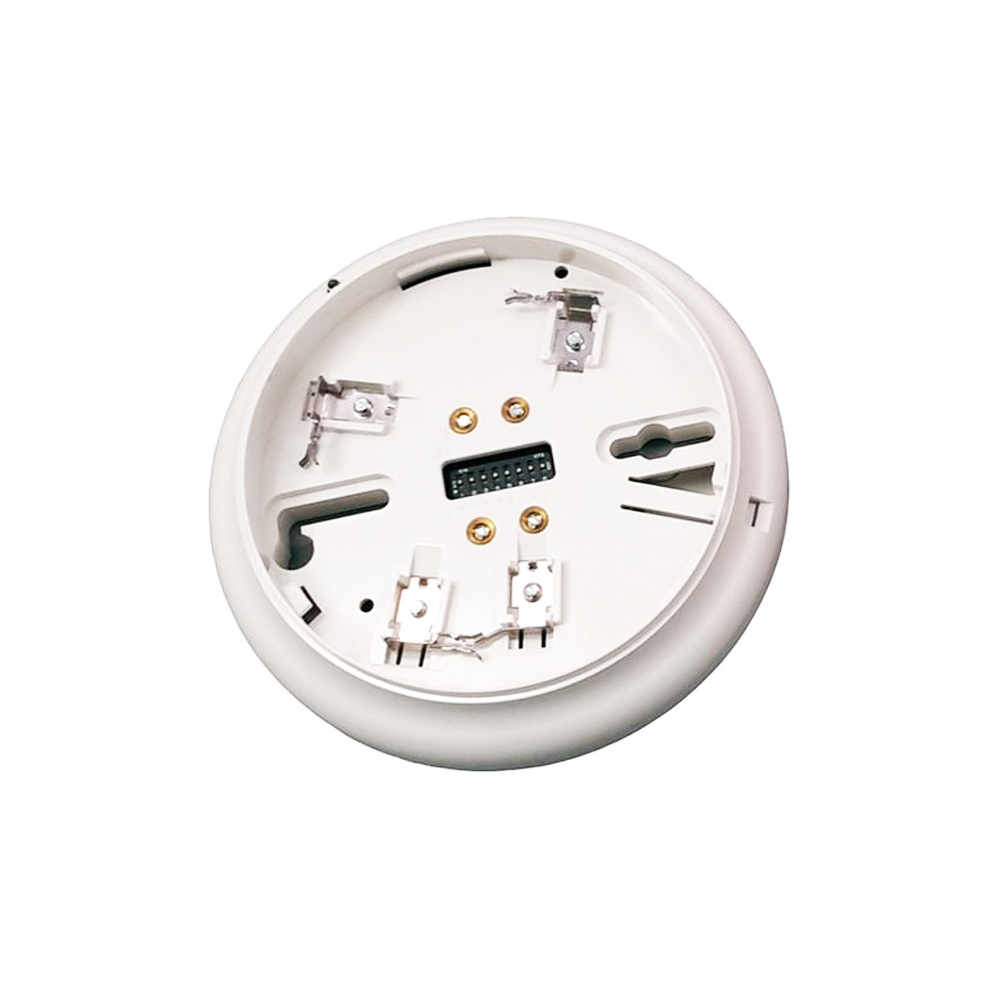

Base Aisladora para Sensores Analogicos TrueAlarm (Modelo 4098-9793)

Caracteristicas

• Compatible con paneles de alarma contra incendios Simplex®: 4007ES, 4008, 4010, 4010ES, 4100ES y 4100U.
• Funciona con los lazos de salida IDNet, IDNet+, IDNet 1+, IDNet 2 e IDNet 2+2.
• Se pueden instalar hasta 250 bases por sistema (200 en paneles modelo 4008).
• Montaje en techo o pared.
• LED montado en la base indica el estado del sensor.
• Diseno compatible con ambientes con interferencias electromagneticas (EMI).
• Listado UL segun la norma 268 y listado ULC segun la norma S529.

Aislamiento ante cortocircuitos

• Cuando ocurre un cortocircuito en la salida, la base aisladora separa automaticamente la entrada de la salida para evitar fallos en el sistema.

Aislamiento de fallas a tierra

• El diagnostico integrado del panel ayuda a detectar fallas a tierra, uno de los problemas de cableado mas comunes durante la instalacion.

Compatibilidad

• Sensor fotoelectrico modelo 4098-9714
• Sensor de temperatura modelo 4098-9733
• Sensor multisensor modelo 4098-9754

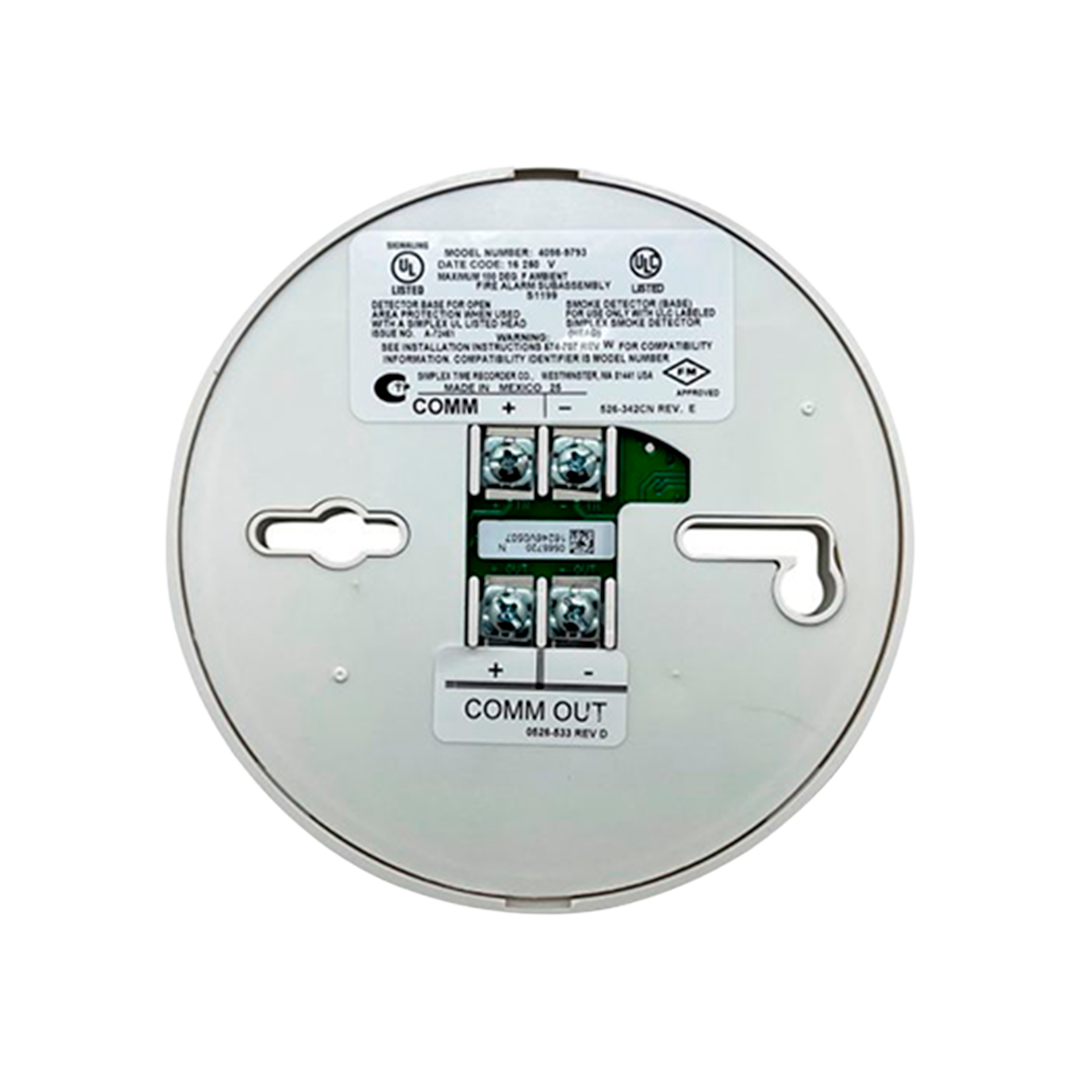

Cableado Clase B o Clase A

• La base puede recibir comunicacion tanto de entrada como de salida, permitiendo operar con cableado Clase A mientras sigue aislando cortocircuitos de salida.

Descripcion

• La base aisladora 4098-9793 combina la operacion de sensores analogicos TrueAlarm con aislamiento de comunicacion IDNet, mejorando la integridad del sistema y facilitando la instalacion. El aislamiento se activa automaticamente al detectar un cortocircuito en la salida, y tambien puede activarse manualmente desde el panel para tareas de diagnostico.
• Al energizarse, la base inicia en modo de aislamiento y el panel decide si debe conectarse o permanecer aislada segun el estado del cableado.

Deteccion de fallas

• La base reporta al panel cuando esta en modo de aislamiento, y este puede determinar el alcance del cortocircuito identificando las direcciones de los dispositivos que no se comunican.
• Durante la instalacion, las fallas a tierra pueden identificarse sin necesidad de desconectar completamente el cableado, gracias a la capacidad de aislamiento que ofrece la base 4098-9793.
