4099-9006

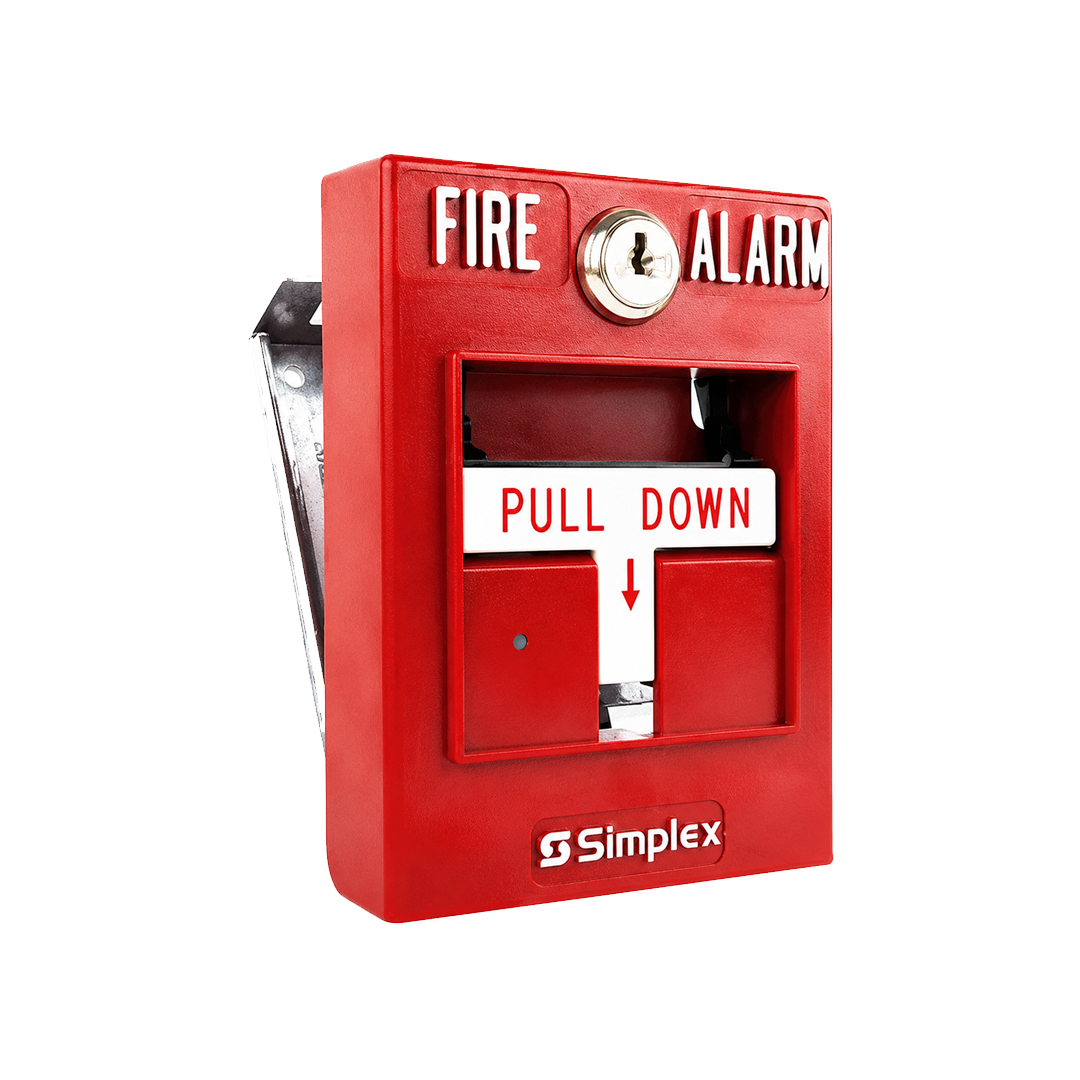

La estación manual direccionable de doble accion Simplex cuenta con un módulo de comunicación compacto (IAM) que monitorea constantemente el estado y comunica cambios al panel de control conectado a través de IDNet o Cableado de comunicaciones MAPNET II



Caracteristicas principales

Estaciones manuales de alarma contra incendio direccionables individualmente, con:

• Alimentacion de energia y datos a traves de comunicaciones direccionables IDNet o MAPNET II usando un solo par de cables.
• Operacion que cumple con los requisitos de la ADA.
• Indicador LED visible que parpadea durante las comunicaciones y permanece encendido cuando la estacion ha sido activada.
• Version NO GRIP de accion simple y kit de renovacion disponibles, con palanca de accionamiento mas facil para usuarios que puedan tener dificultad con la palanca estandar.
• Palanca que queda sobresalida una vez activada.
• Varilla de rompimiento incluida (uso opcional).
• Modelos disponibles en versiones de accion simple o doble (rompecristal o tipo empuje).
• Certificacion UL segun la norma 38.



Compatibilidad

Compatible con los siguientes paneles de control Simplex:

• Series 4007ES, 4008, 4010, 4010ES, 4100ES, 4100U, 4020, 4100 y 4120 con comunicacion IDNet o MAPNET II.
• Series 2120 CDT (Transpondedores de Dispositivo Comunicante) con comunicacion MAPNET II.



Diseno compacto

• Modulo electronico protegido para minimizar la entrada de polvo.
• Instalacion en cajas electricas estandar.

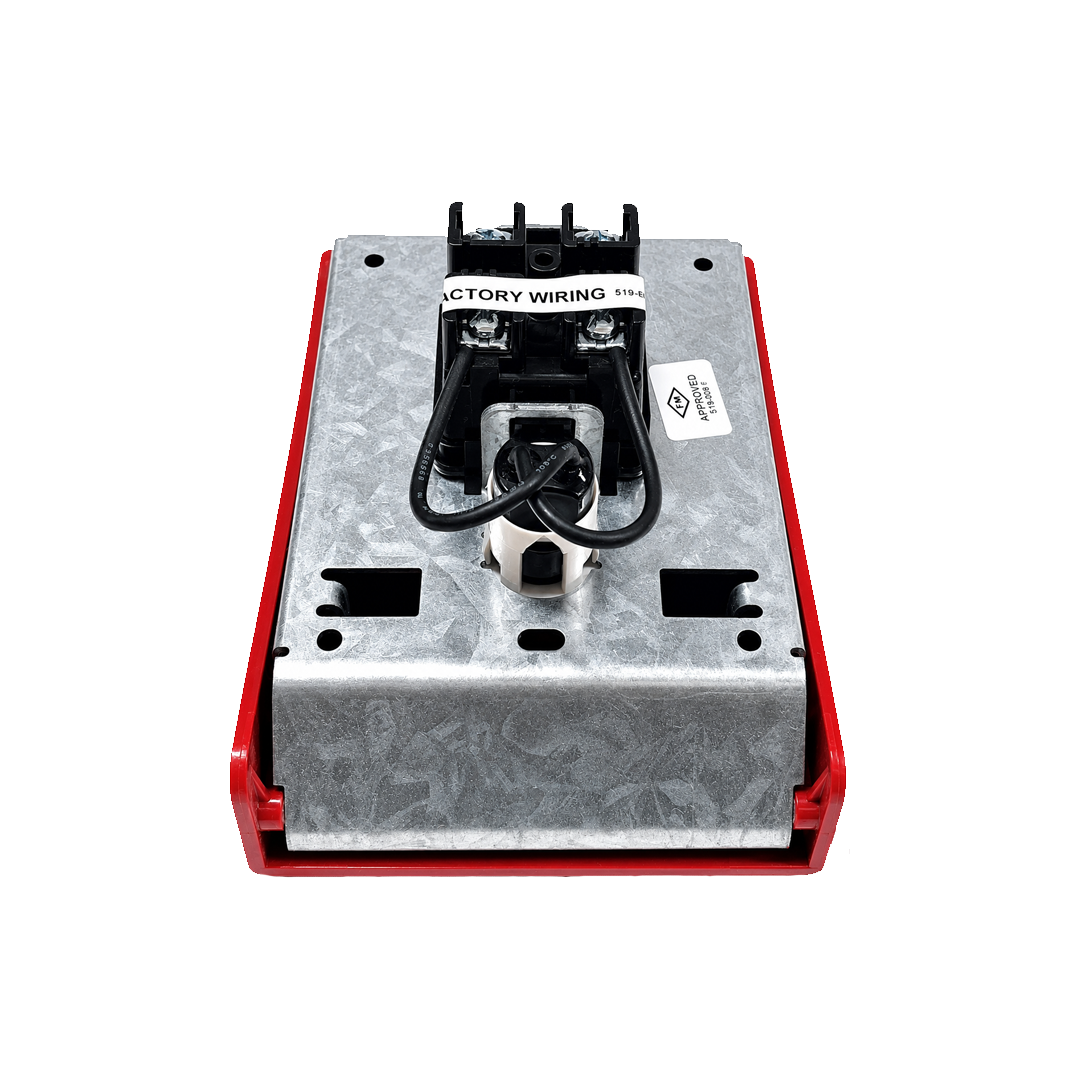

• Terminales de tornillo para conexiones de cableado.
• Cerradura con llave de reinicio resistente a manipulaciones (misma llave que los gabinetes Simplex).

Opciones de montaje

• Montaje superficial o semi empotrado con cajas estandar o cajas Simplex compatibles.
• Kit de adaptador para montaje empotrado.
• Adaptadores disponibles para modernizacion en cajas existentes.



Descripcion general

La estacion manual direccionable Simplex combina la conocida carcasa de estaciones Simplex con un modulo de comunicacion compacto, facil de instalar y diseñado para satisfacer aplicaciones exigentes. El modulo direccionable individual (IAM) integrado supervisa constantemente el estado y comunica cualquier cambio al panel de control mediante cableado IDNet o MAPNET II.





Funcionamiento

La activacion del modelo 4099-9004 (accion simple) requiere tirar firmemente hacia abajo de la palanca para accionar el interruptor de alarma. Esto rompe una varilla interna de plastico (visible debajo de la palanca, su uso es opcional). El uso de la varilla puede disuadir el vandalismo sin dificultar la activacion.

La palanca queda trabada en la posicion de alarma y sobresale del cuerpo de la estacion como indicacion visual.



Modelo NO GRIP 4099-9021: Ideal para aplicaciones como el Codigo de Construccion de California, Titulo 24, que requiere controles que puedan operarse con una sola mano y sin necesidad de apretar o girar. Este modelo tiene una palanca mas facil de operar que las estaciones estandar. Existe un kit de renovacion (modelo 4099-9805) para adaptar estaciones existentes.

Estaciones de doble accion (rompecristal): Se requiere romper el cristal usando un martillo frontal para exponer la palanca. Una vez visible, se acciona como una estacion de accion simple.

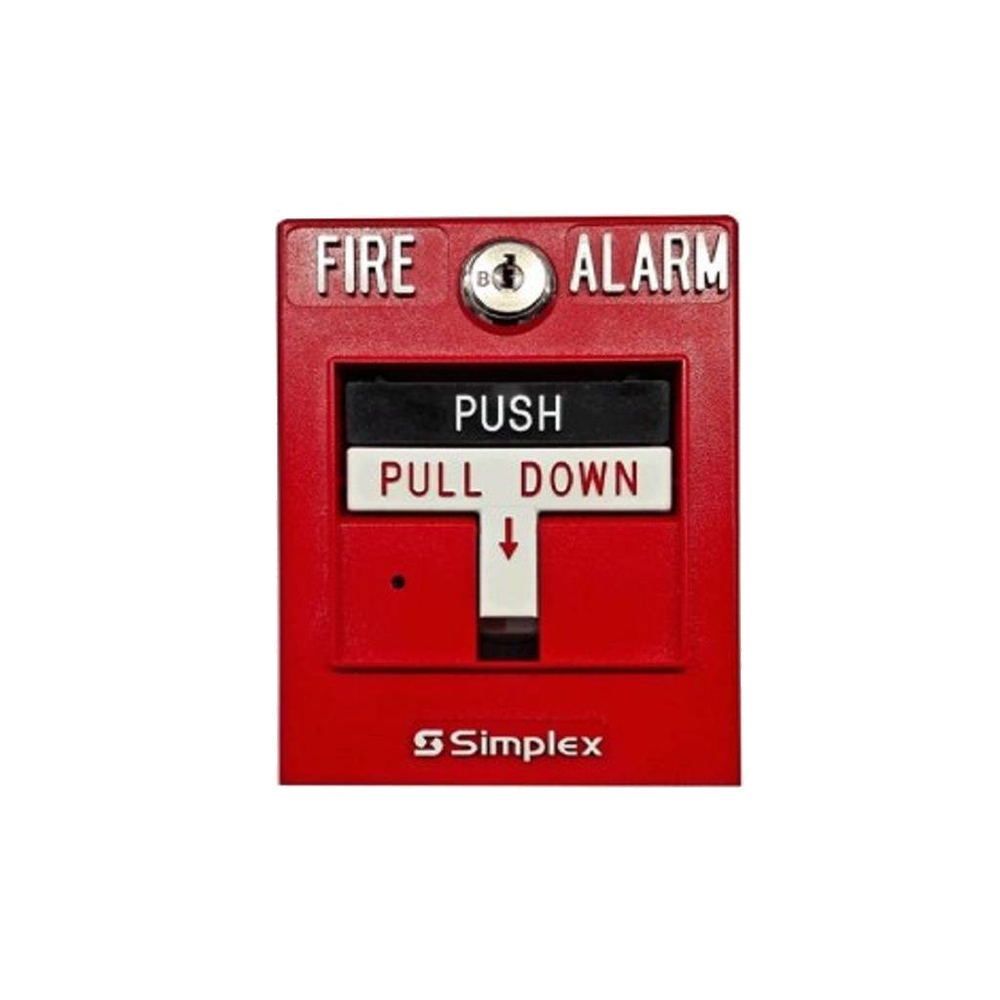

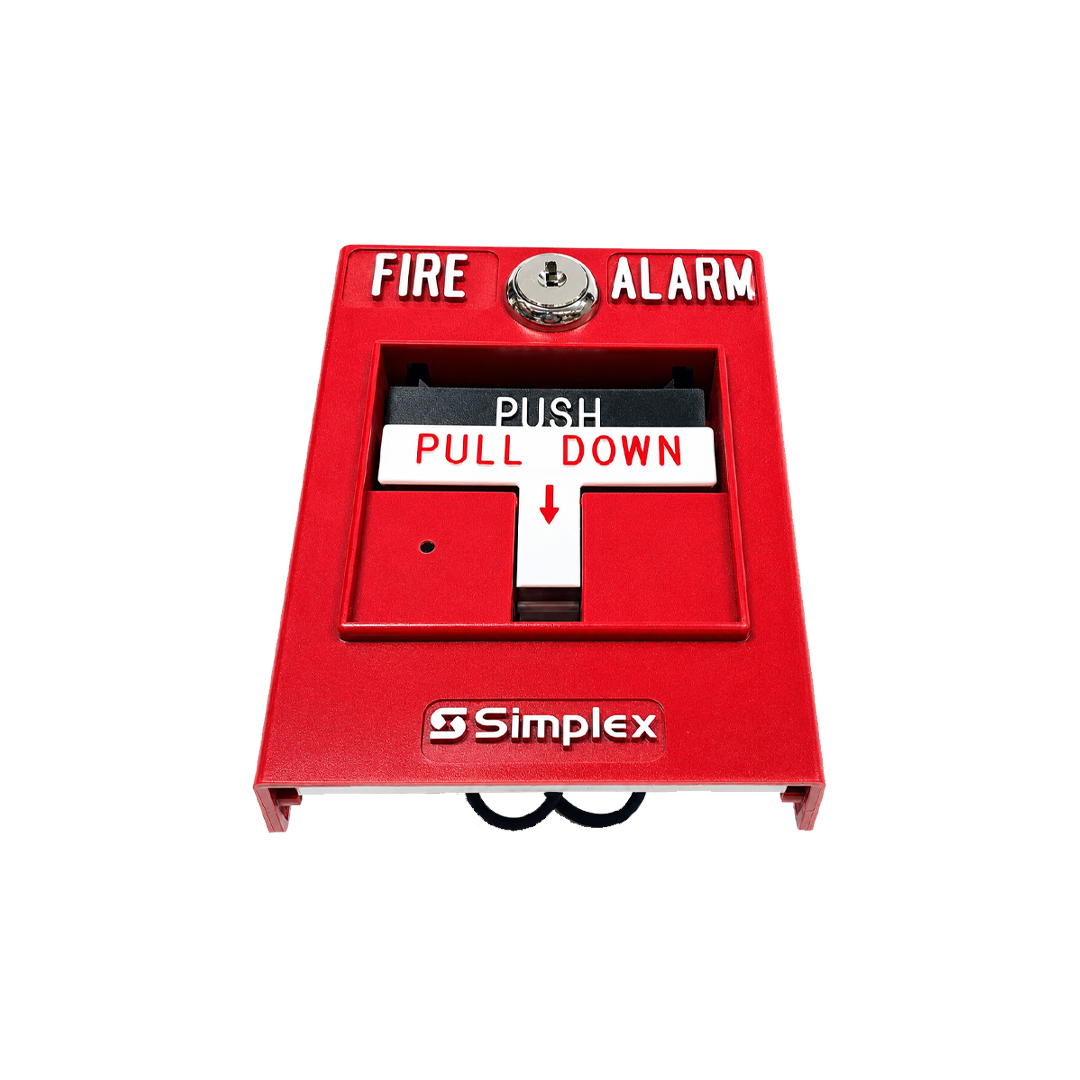

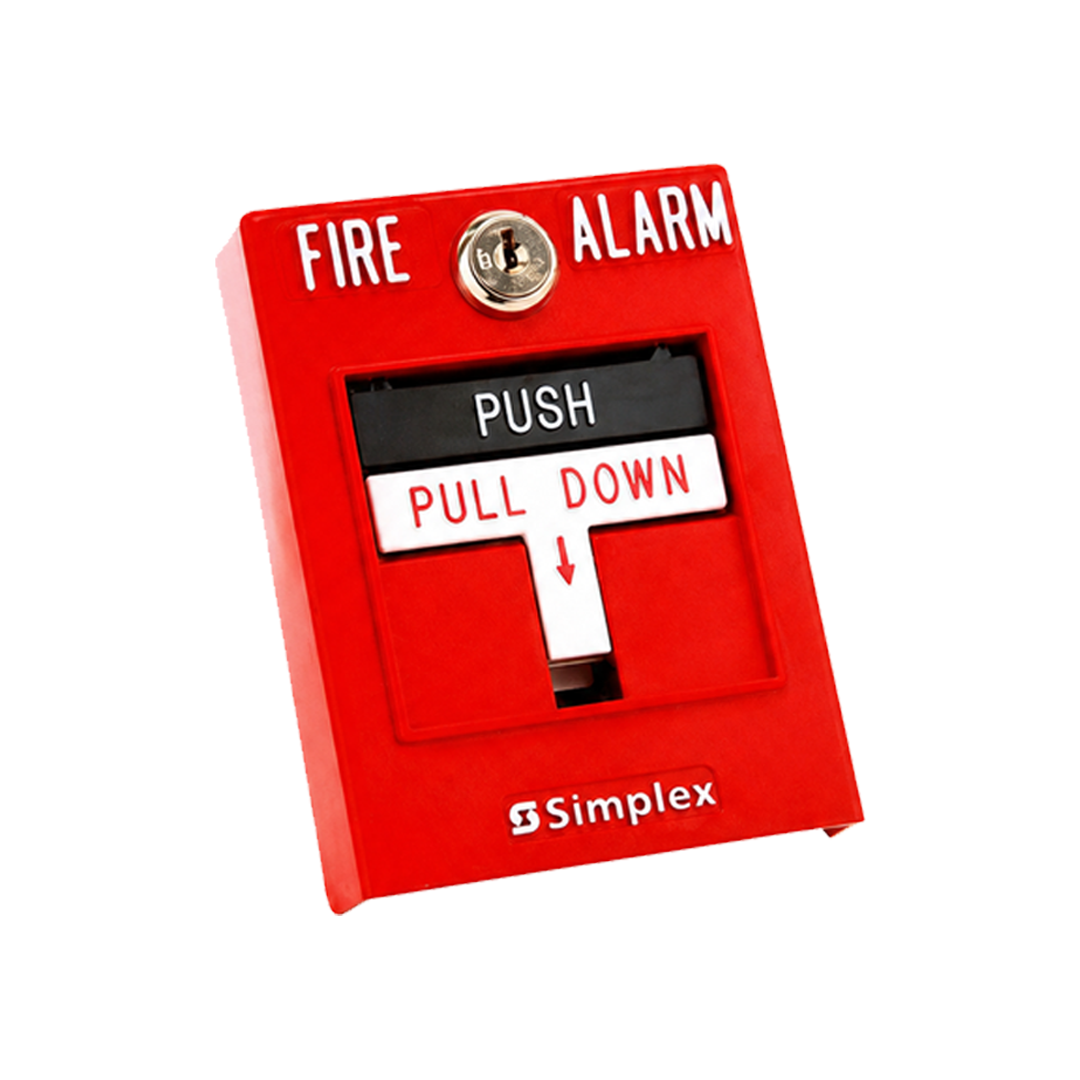

Estaciones de doble accion (tipo empuje): Requieren empujar una placa con resorte (marcada PUSH) para acceder a la palanca.

El reinicio de la estacion se realiza con una llave para devolver la palanca a su posicion inicial y desactivar el interruptor de alarma. (Si se uso la varilla de rompimiento, debe reemplazarse).

Las pruebas pueden hacerse activando fisicamente la palanca o bien, desbloqueando la carcasa para accionar el interruptor de alarma de forma manual.
