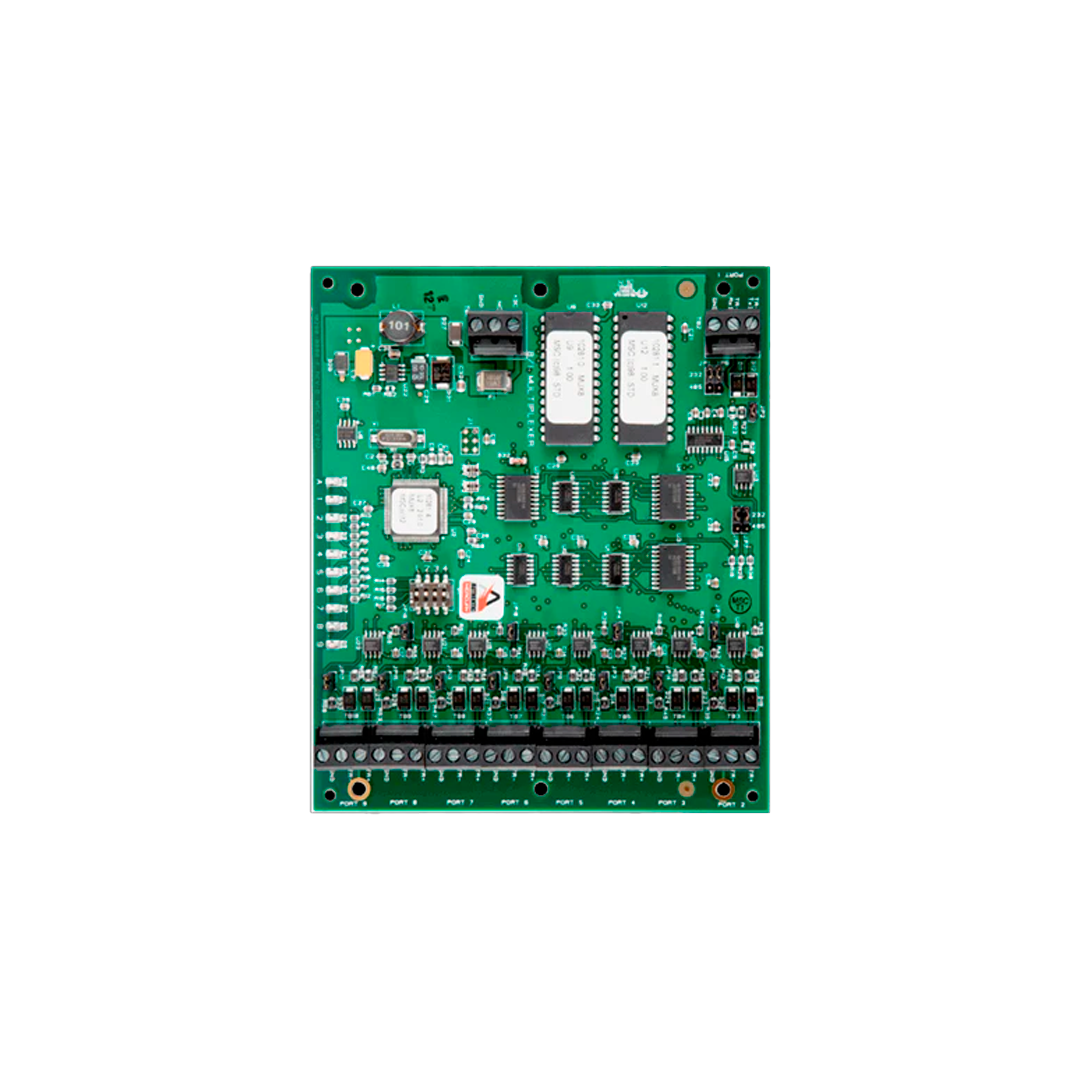

Accesorio para videovigilancia rs-232/485 to 8 RS-485 canales mux (mercury MUX8)

Introducción

El EP1501 y el MUX-8 no están diseñados para funcionar entre sí en una configuración “descendente”. Este artículo proporciona orientación sobre una solución alternativa con restricciones.

Configure EP1501 con MUX-8 descendente

Conecte el SIO descendente (puerto de lector 1) en EP1501 a uno de los puertos ‘descendentes’ del MUX-8 (puertos 2 – 9)

Mantenga el recorrido RS-485 entre EP1501 y MUX-8 lo más breve posible (ubique juntos, si es posible)

Retire el puente de terminación del puerto MUX-8 conectado (!)

Explicación:

Existen variaciones en el umbral y la histéresis de la señal en los chips transceptores de una parte a otra. Esto es normal en el caso de los semiconductores.

El puerto RS-485 del EP1501 comparte con el puerto TTL del lector. No es una implementación estándar. Ambas señales + y – del RS-585 comparten las resistencias pull-up con la interfaz del lector TTL.

El puerto 1 del MUX-8 se implementó sin polarización, pull-up y pull-down para permitir la interfaz con algunos convertidores de fibra óptica. Como los puertos 2 – 9 tienen resistencias pull-up y pull-down para polarizar el puerto para marcar.

Cuando el puerto RS-485 del EP1501 se utiliza con el puerto 1 del MUX-8, el resultado es que ambas líneas (+ y -) del RS-485 son pull-up y polarizadas al mismo voltaje. Dependiendo del lote de transceptores, cuando las líneas no están activadas, puede aparecer como Marcado o Espaciado o alternando entre ellos. Esto puede provocar que los dispositivos no entren en estado de inactividad.

El uso del puerto RS-485 EP1501 en el puerto 2-9 del MUX-8 permitirá que la polarización en el MUX-8 fuerce una condición de marcado cuando las líneas no estén activadas.

Para RS-485, aparte de la polarización, los puertos 1 – 9 del MUX-8 funcionarán de la misma manera.

El puerto de lectura 1 del EP1501 se diseñó para el funcionamiento del lector de tarjetas, no para operaciones SIO posteriores; por lo tanto, la intensidad de la señal disponible es considerablemente menor de lo que uno podría esperar de un puerto SIO normal. Es por eso que el EP1501 está clasificado para una distancia máxima de 610 m (2000′); mientras que otros paneles [con puertos SIO reales] están clasificados para una distancia máxima de 1219 m (4000′), según lo especificado por el estándar EIA/TIA-485 (RS-485).

Causa

Notas adicionales

Fuente de alimentación

Cuando un MUX8 no se conecta al EP1501 a través del Puerto 1, o la solución sugerida utiliza el Puerto 2, MUX8 se conecta en cualquiera de los puertos cuando el EP1501 se ejecuta en POE y no en un suministro común de 12 V con el MUX8.

No se puede establecer comunicación cuando se utiliza una fuente de alimentación común.

Esto es cierto, ya sea usando Vin y Vout del EP1501 para pasar corriente al MUX8, o cableando ambos directamente en paralelo a la fuente de alimentación.

Con el TR+/- conectado entre ellos, el MUX8 se encendería SÓLO con el cable positivo conectado, y el par de datos completaría el circuito de alimentación a través del EP1501. Esto sucede independientemente del puerto MUX8 al que esté conectado el par de datos.
